Wettbewerbsgewinn: HTL Anichstraße in Innsbruck

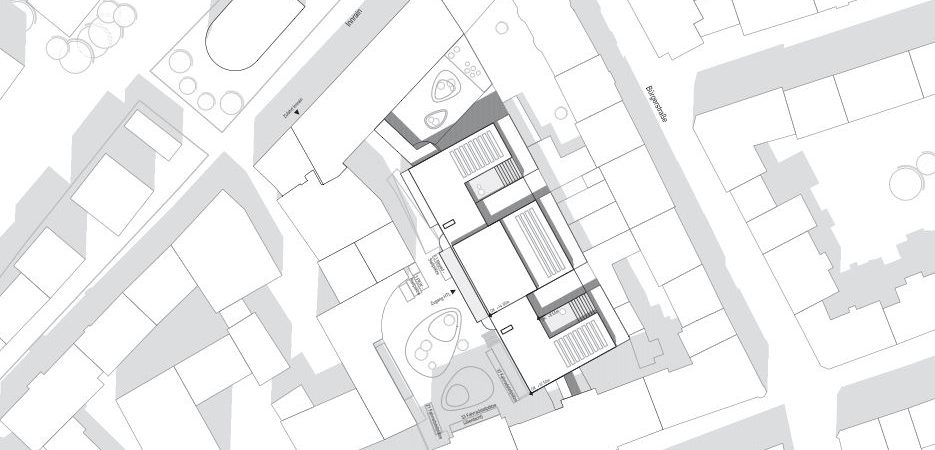

Die kompakte eingeschossige Aufstockung der HTL Anichstraße in Innsbruck folgt den Konturen des Bestandes. Als besondere Qualität des Wettbewerbbeitrages hob das Preisgericht  die geschützten Freiterrassen, die sich zu den Innenhöfen orientieren, hervor. Das Herzstück der Erweiterung ist eine neue Aula, die vom zentralen Innenhof aus sichtbar ist und verschiedene Nutzungen erlaubt, ohne dabei den Unterricht der angrenzenden Klassenräume zu stören.

Auf Grund der großen Stützweiten im Bestand und der damit verbundenen geringen Reserven ist die Aufstockung nur in Leichtbau mit einer lastableitenden Stahlkonstruktion und dazwischen liegenden Brettsperrholzdecken möglich.

Um die maximale Geschoßhöhe auszunutzen und um Bauhöhe zu sparen werden die Brettsperrholzplatten zwischen die Stahlträger, auf seitlich angeschweißte Bleche, aufgelegt. Die Decken- und Fußbodenebene werden als schubsteife Scheiben zur Weiterleitung der Schubkräfte verwendet. Die horizontale Lastableitung erfolgt über aussteifende Wandscheiben.

Die Vorteile dieser Baumethode sind der hohe Vorfertigungsgrad, die geringen Montagetoleranzen und die schnelle Montage vor Ort.





Räumliches Modell des Tragwerks







Stahlskelett mit Trägerrost im Fußboden- und Dachbereich

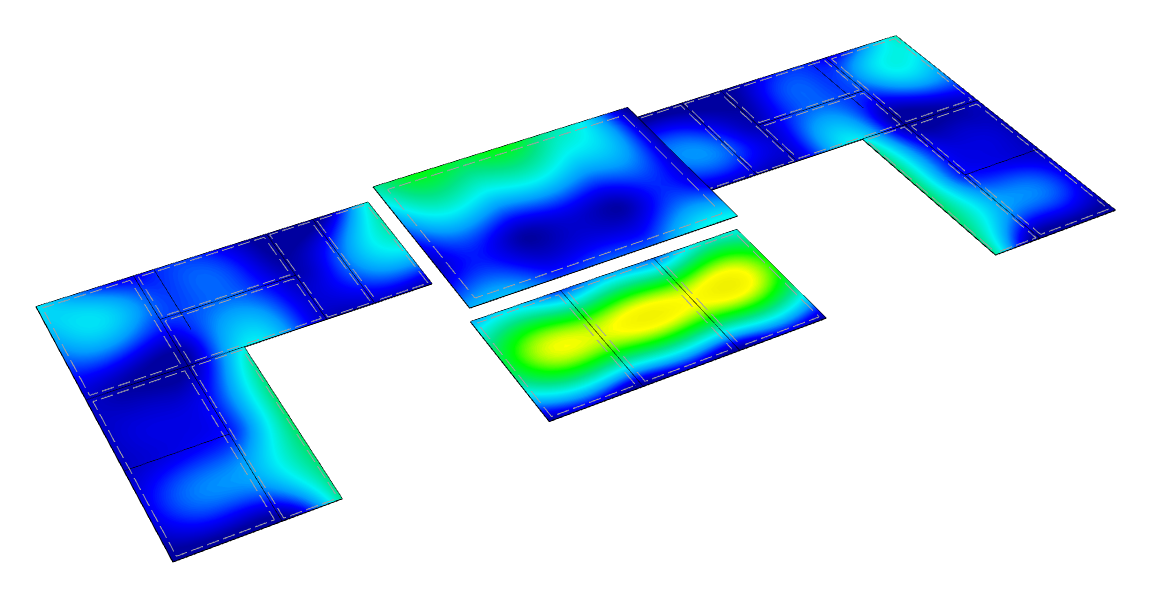

Verformungen Brettsperrholzplatten



Bilder: YF architekten und werkraum ingenieure
