GIL 1

  • Ort

    Wien, Österreich

  • Architekt

    propeller z Architekten

  • Bauherr

    DON GIL Textilhandel GmbH

  • Typologien

    • Bauen im Bestand
    • Industrie und Gewerbe

  • Planung

    1999

  • Ausführung

    1999 - 2000

  • Tätigkeiten

    • LPH1 Grundlagenanalyse Tragwerksplanung
    • LPH2 Vorentwurf
    • LPH3 Konstruktionsentwurf
    • LPH4 Einreichplanung
    • LPH5 Ausführungsplanung
    • LPH6 Mitwirkung an Ausschreibungen
    • LPH7 Begleitung der Bauausführung
    • LPH8 Mitwirkung örtliche Bauaufsicht

  • Materialien

    • Mauerwerk & Naturstein
    • Stahl & Metall

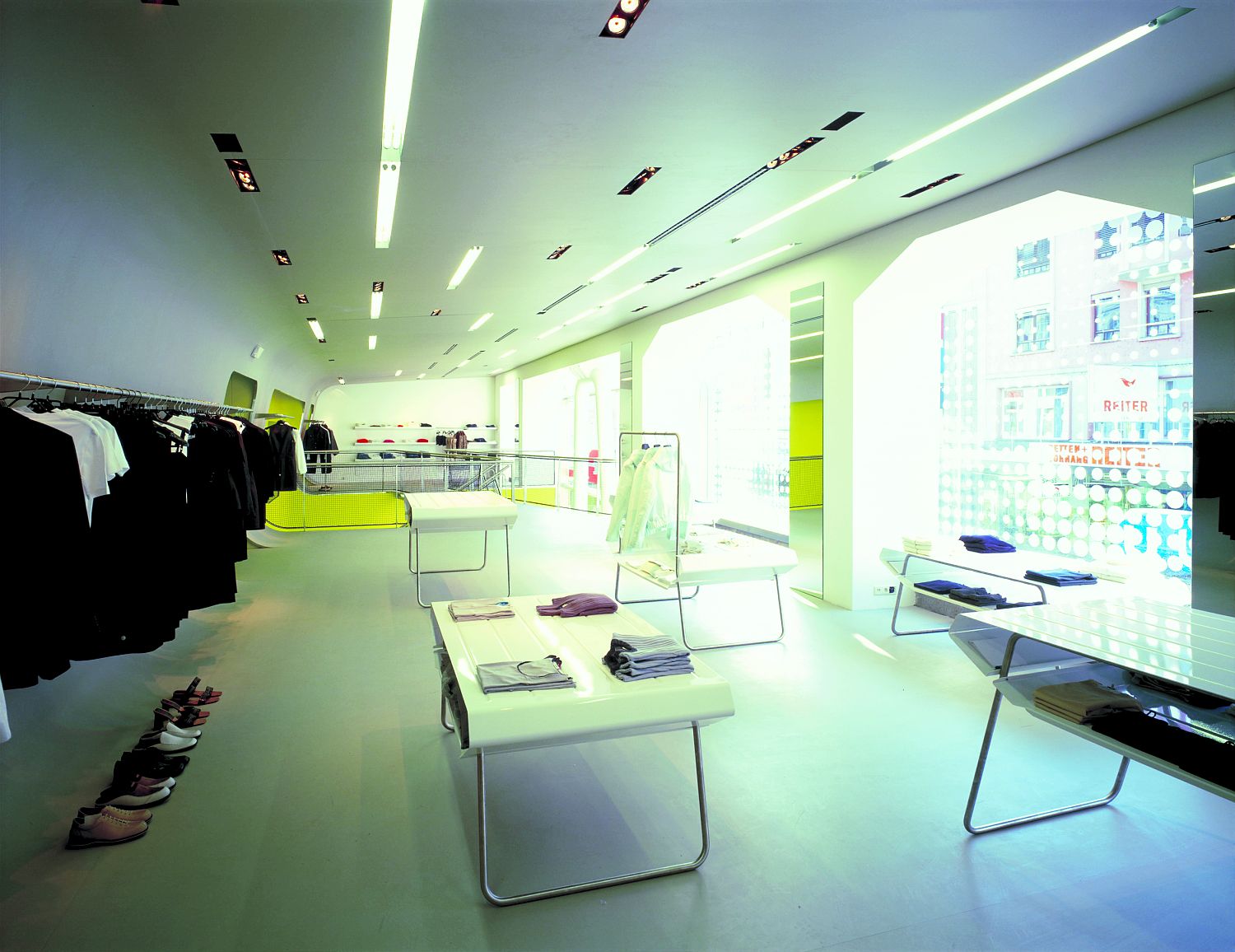

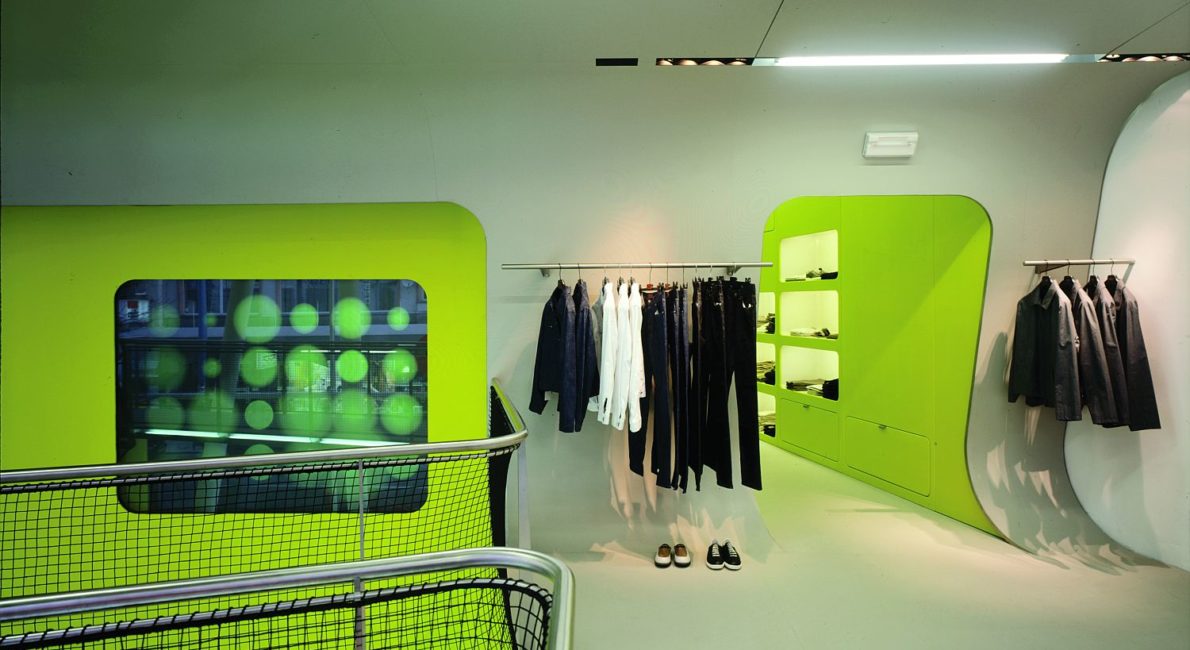

Umbau eines Geschäftslokals, Wien

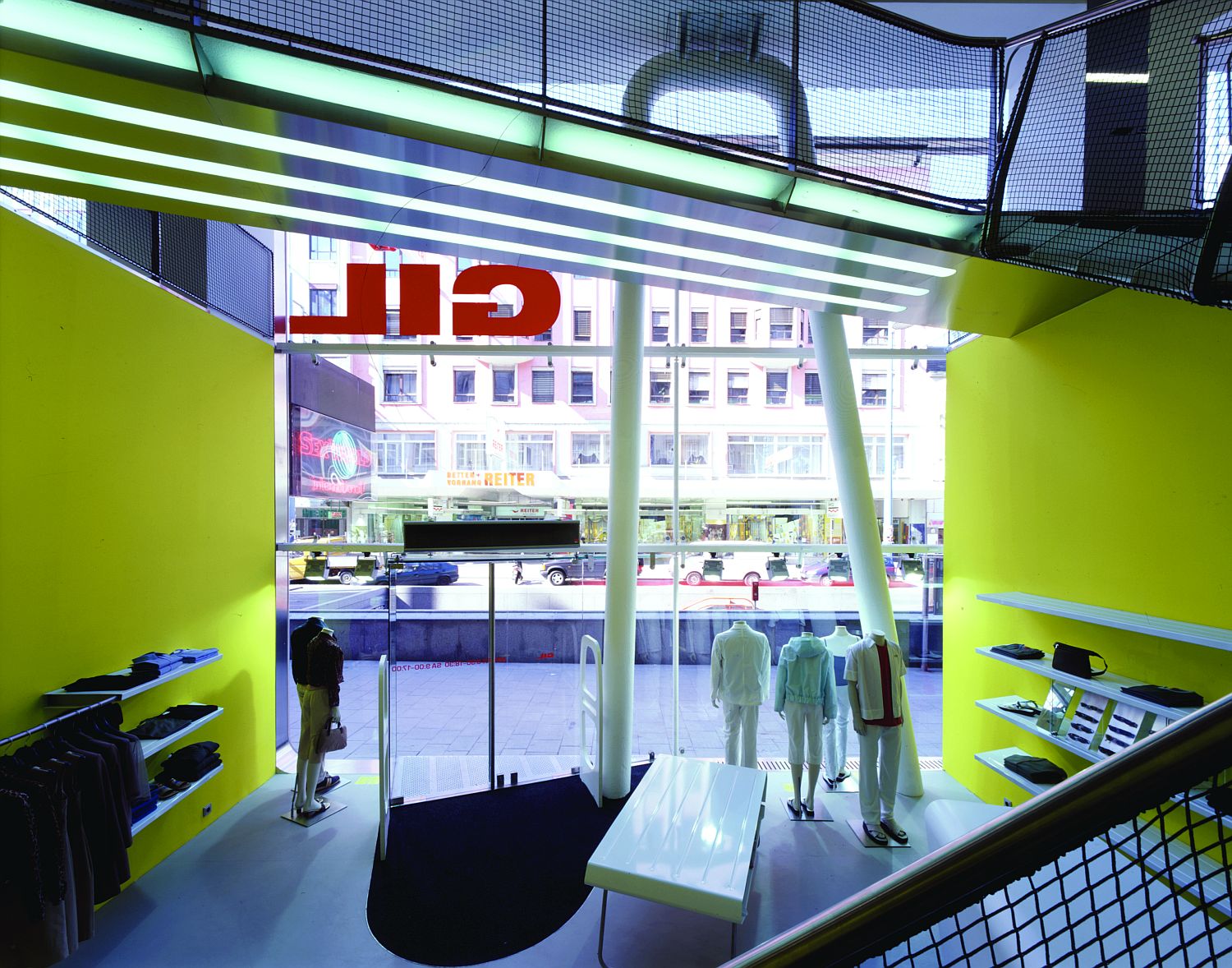

Die Stützkonstruktion für den Mauerwerkspfeiler wurde sowohl aus ästhetischen wie auch statischen Überlegungen gewonnen. Schiefstellungen von Tragelementen können stabilisierend wirken, sie ermöglicht dadurch die Ableitung von Horizontalkräften. Gleichzeitig erzeugt dann jede Vertikalbelastung horizontale Antriebskräfte. Aus der Lastaufstellung des Hauses folgt, dass rechts eine höhere Last auf den Rahmen wirkt als links. Die Neigung der Rahmenstiele erfolgte nun so, dass unter der kleineren Last der Stiel mehr geneigt ist als unter der höheren Last. Die Antriebskräfte unter Eigengewicht halten sich so annähernd das Gleichgewicht. Um das darüber liegende Haus zu schonen, wurde die Konstruktion unter Verwendung von hydraulischen Pressen eingebaut.

Bilder: © Margherita Spiluttini
